前言

看了极客湾新视频,对于 soc (System on Chip),以及芯片级别的 架构、优化、涉及到的技术指标,觉得还算有趣,遂整理此文。

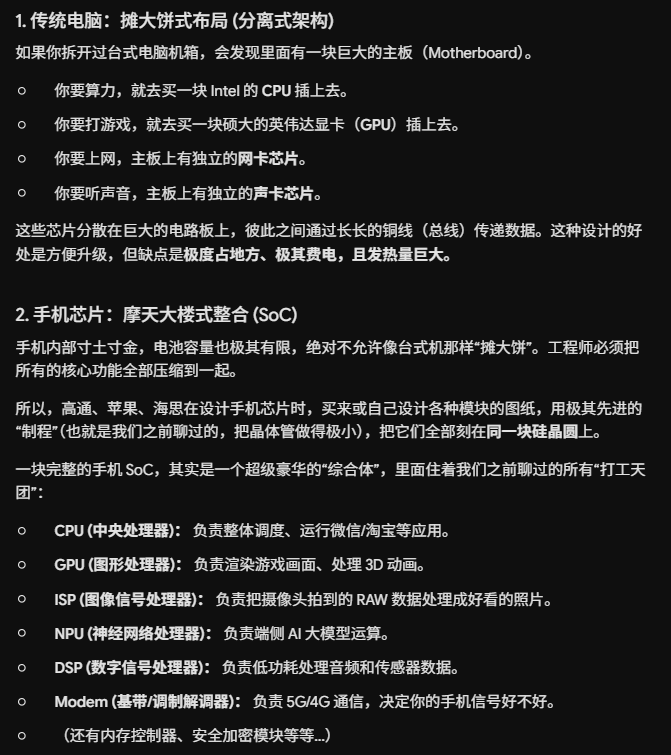

为啥叫soc

soc不是一个单纯的处理器,而是一个把整台计算机的“核心器官”全部打包塞进一块指甲盖大小的硅片里的“微型系统”。

即一系列芯片的集成体。

soc

基础概念

总览

寄存器深度:是指在数字电路或存储器结构中,能够存储的数据单元(或元素)的 个数

寄存器宽度:每个寄存器能存多少位(bit)的数据。比如常见的 32-bit 或 64-bit

SLC缓存:SLC Cache(SLC缓存)是固态硬盘(SSD)的一项技术,它将TLC或QLC等闪存颗粒划出一部分空间,模拟成读写速度最快的SLC颗粒来工作。这能大幅提升日常文件写入时的速度,但在缓存用尽后速度会降回基础闪存的实际水平。

ISP:图像信号处理器 (Image Signal Processor),专门处理摄像头影像数据的芯片。

NPU:(Neural Processing Unit) —— 神经网络处理器。如,端侧大模型推理,计算摄影,AI 翻译 / 语音识别使用的芯片。

DSP:(Digital Signal Processor) —— 数字信号处理器,“低功耗信号处理专家”。现实世界的声音、运动、温度都是连续的“模拟信号”,经过转换变成“数字信号”后输入手机。DSP 专门针对这类连续的信号流进行数学变换(比如极其擅长做快速傅里叶变换 FFT、FIR/IIR 滤波)。它的最大特点是极度省电、实时性极强。如,息屏唤醒,音频处理,传感器枢纽。

看完上面概念,就可以大概理解为啥叫 soc 了,有很多专门针对不同细分场景,所特化定制的芯片。

当前旗舰 cpu 情况

来自ai:

处理器 骁龙 8+ Gen 1 骁龙 8 Gen 2 骁龙 8 Gen 3 骁龙 8 Gen 5
发布时间 2022年5月 2022年11月 2023年10月 2025年11月
代工工艺 台积电 4nm 台积电 4nm 台积电 4nm 台积电 3nm (N3P)
CPU 架构 1+3+4 (八核) 1+4+3 (八核) 1+5+2 (八核) 2+6 (八核全大核)
超大核 (X核/Prime) 1× Cortex-X2 @ 3.2GHz 1× Cortex-X3 @ 3.2GHz 1× Cortex-X4 @ 3.3GHz 2× Oryon Gen3 @ 3.8GHz
GPU Adreno 730 Adreno 740 (支持光追) Adreno 750 (支持光追) 新一代 Adreno 架构
安兔兔跑分(约) 110万 - 120万 160万 - 170万 200万 - 220万 300万 - 350万+
核心标签 “救火队长”、性价比之选 “一代神U”、能效王者 性能怪兽、AI 算力爆发 纯大核进化、自研架构

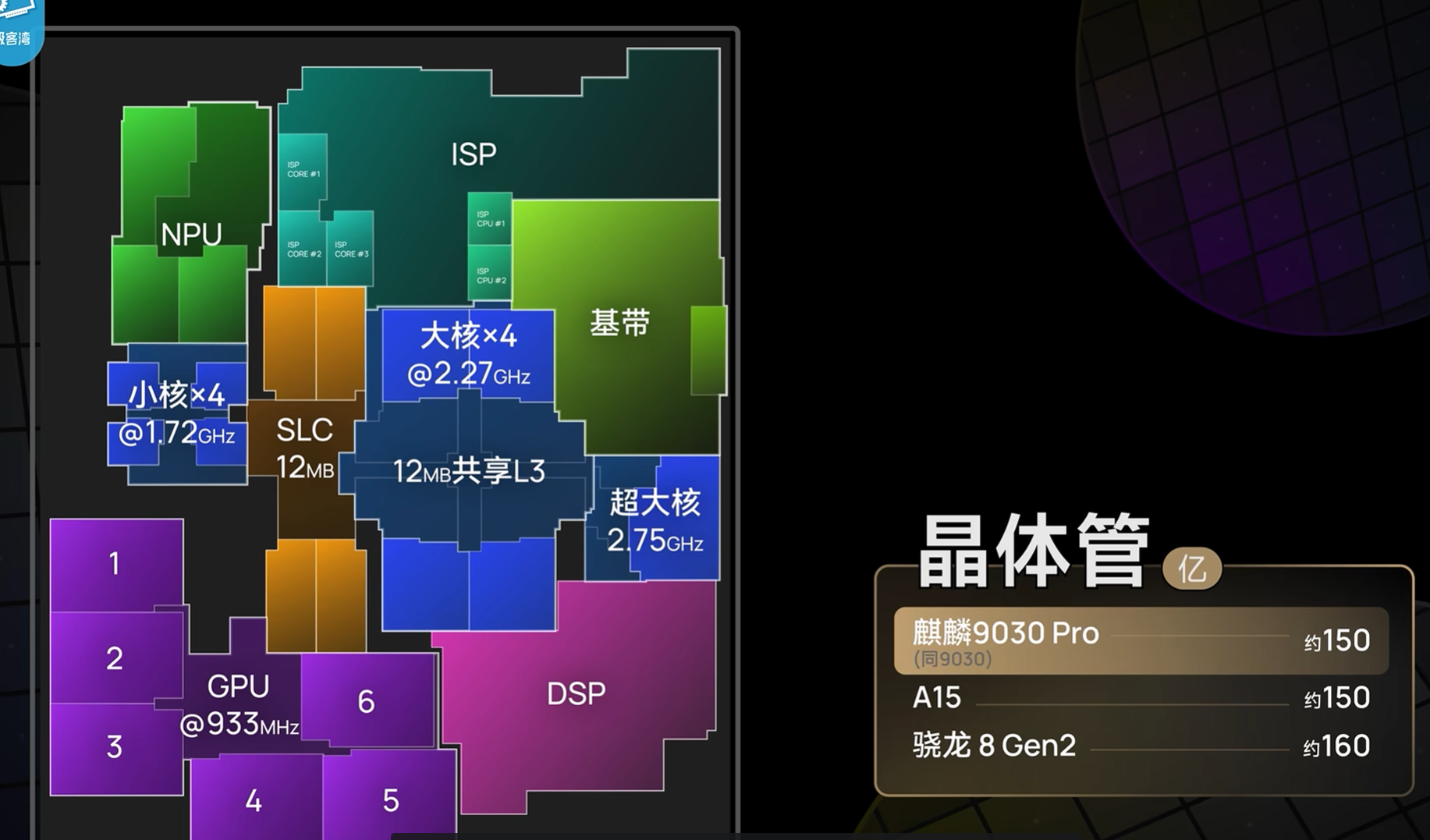

麒麟9030pro

一句话总结: CPU稳步提升,GPU大幅改进,工艺制程迭代。

制程

制程提升的本质是用更微小的晶体管,在更小的芯片面积上,实现更强悍的计算性能。

1、内部代际(相比麒麟9020) 提升显著,约一倍左右提升。

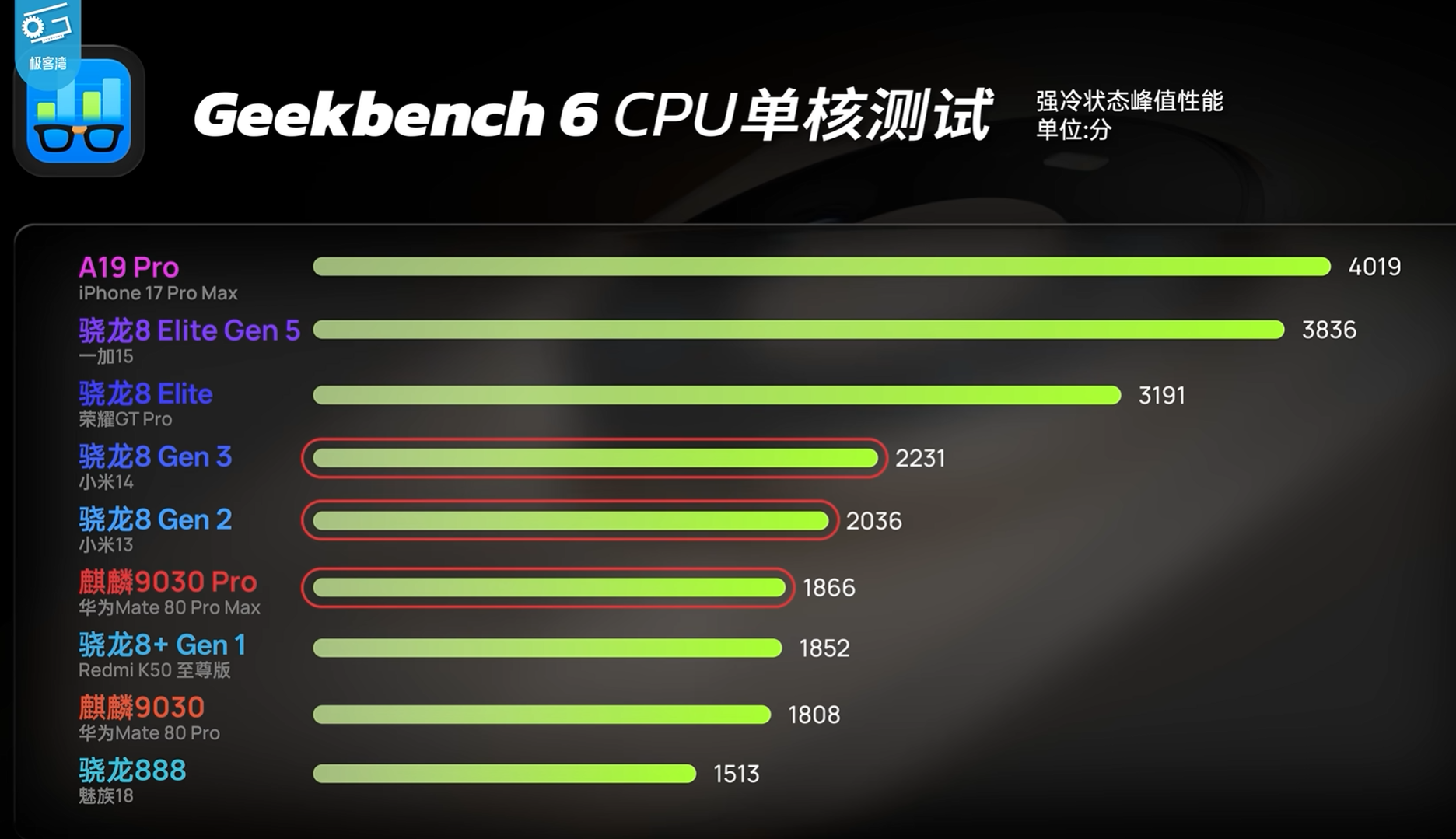

2、 单核相当于 骁龙8+(gen 1) 水平,和最新旗舰(骁龙8 Elite Gen5)相差一倍。 单核测评

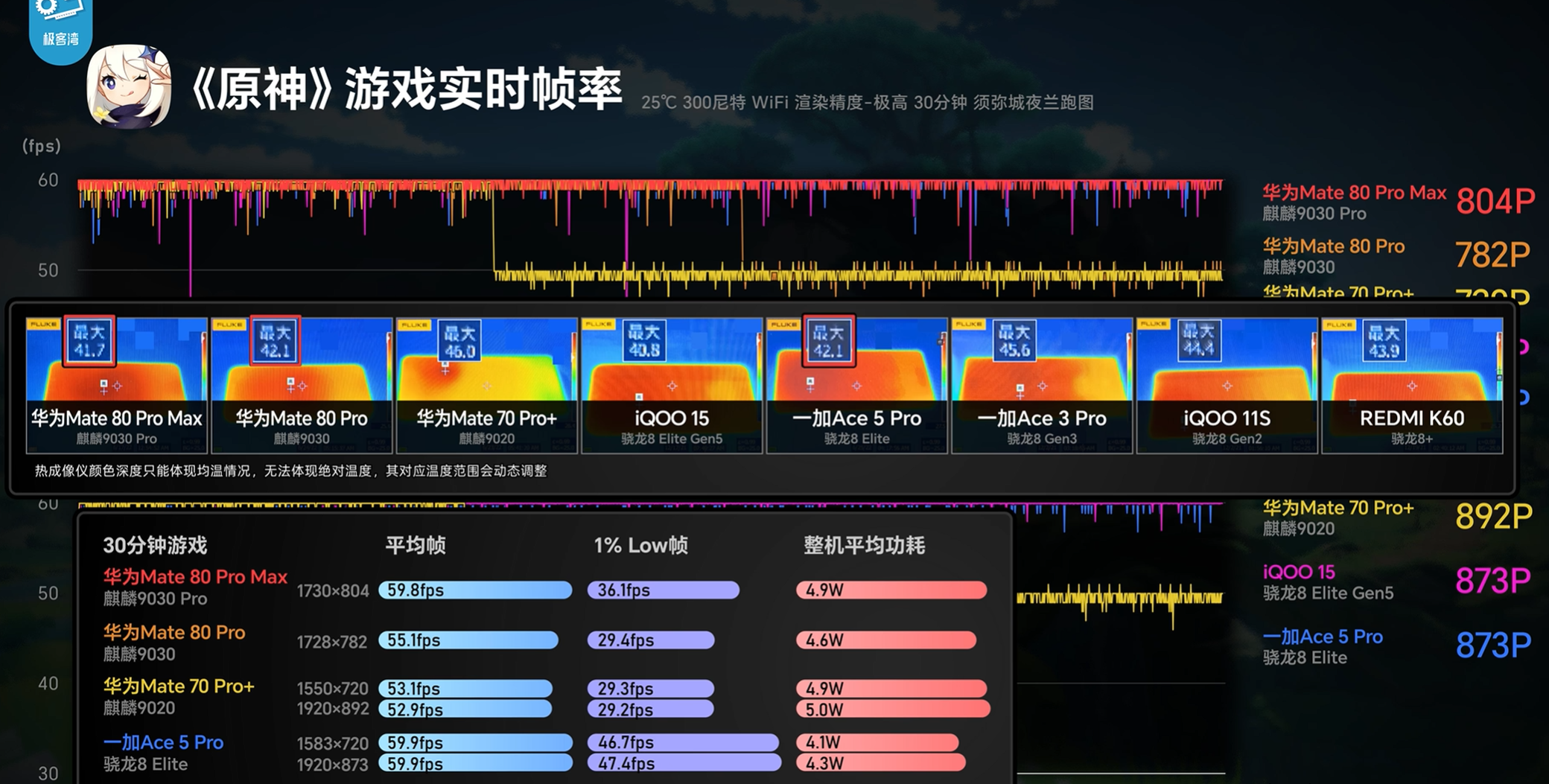

3、据原神能效测评,游戏能效打赢 8gen3。 游戏能效测评

哪来的优化

软硬协同(软件、OS、芯片层面协同),huawei 针对不同鸿蒙版的游戏软件做了额外优化。

有各种游戏的原生鸿蒙版本,搞了生态、开发人员投入之后,确实就能干更多的事。
